ICS电子皮带秤
原理和结构

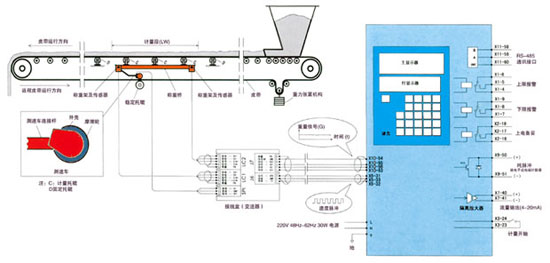

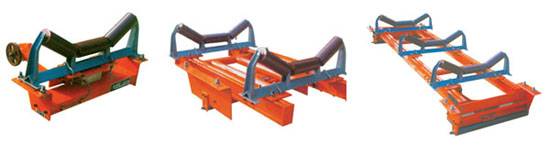

ICS-XX托辊式电子皮带秤能够很方便的安装到皮带输送机上，对通过的物料进行连续不断的计量、累计和显示，并且把流量和累计的结果远传到需要的位置（距离3000米），远传的信号包括瞬时流量，累计量和流量上限，流量下限等。
ICS-XX托辊式电子皮带秤安装于输送皮带的下面，并托起计量段的皮带。荷重传感器将物料阻力变化，皮带槽型角度变化等非重力因素自动消除，只送出纯净的重力信号到称重积算仪。
在返程ICS电子皮带秤皮带上置有一个可以测出皮带运行速度的测速机构，其内部的测速传感器连续测量单位时间内皮带运行的距离，并且发出相应的调频脉冲到称重积算仪。
上述两个被测量的物理量（重量和速度）被同时传到称重积算仪中，重量和速度两个物理量在称重积算仪中被立即（约0.0001秒）计算成为法定重量单位（公斤 -kg，吨 -t，磅 -lb），并按用户的设定显示出瞬时流量和累计量。同时ICS电子皮带秤送出各远传信号。

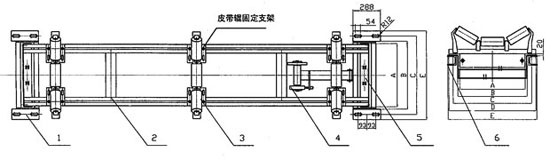

1：承重架 2：称重桥 3：托辊架及托辊 4：测速机构及测速传感器 5：荷重传感器 6：ICS电子皮带秤皮带输送机并配有JL500B称重控制仪表

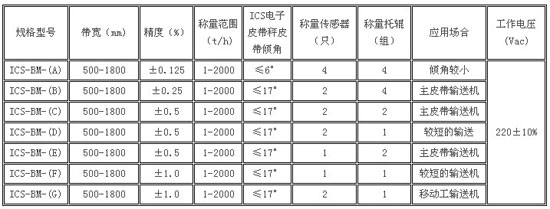

主要性能指标：
称重能力：6000T/H 以下 流量上限：继电器触点输出
皮带宽度：500-2200mm 流量下限：继电器触点输出
皮带速度：0.1-4m/s 吨脉冲：可任意设定（NPN、CE结）
精确度：累计量的±0.25～±0.5% 瞬时流量：kg/分（4-20mA）
电源：～220v 50Hz 组合式秤体、多辊或单辊结构、沉重机构
